空氣放大器的作用與抽風機和吹風機類似，利用科恩達效應原理，通過消耗一小部分壓縮空氣，引流數十倍的環境空氣，形成一側吹，另一側吸的功能區，適用于廢氣粉塵煙霧吸除，水分吹除干燥，吹風冷卻等應用。
Nex Flow空氣放大器分為可調空氣放大器和標準空氣放大器兩大類。
1.空氣放大器工作原理：

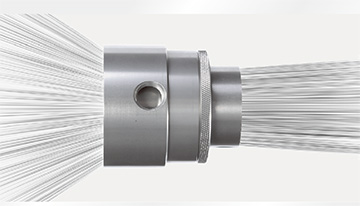

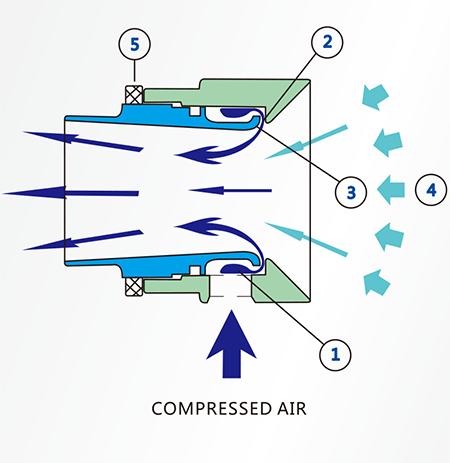

如圖，當壓縮空氣通過其內部0.05～0.15毫米的環形可調窄縫后,向出口側（左側）噴出， 通過科恩達效應原理及空氣放大器的特殊結構，吸氣側（右側）最大25倍的環境空氣可被吸入，并與原始?jí)嚎s空氣一起向出氣側吹出。用于廢氣煙霧、粉塵氣體的吸除處理，以及吹風冷卻降溫、水分吹除等應用。
可調型空氣放大器的環形窄縫②是可調的，其調節范圍為0.05～0.15毫米，可調節間隙大小來改變進氣量的大小，以適應不同應用的需求，間隙設置完成后，將固定環⑤旋緊固定住即可。

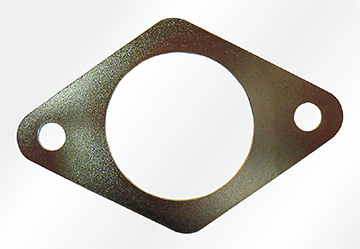

標準空氣放大器的環形窄縫②是采用一個標準厚度0.05mm或0.08mm的墊片來產生此間隙，配有安裝法蘭孔用于固定安裝。
2.Nex flow空氣放大器介紹視頻：

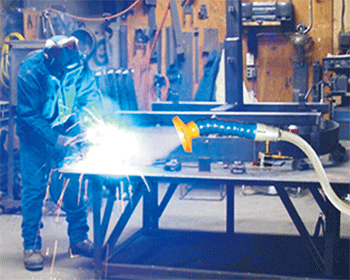

3.Nex Flow空氣放大器應用示意圖：

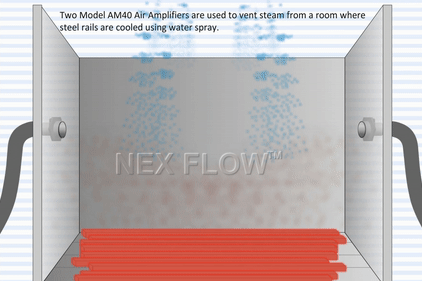

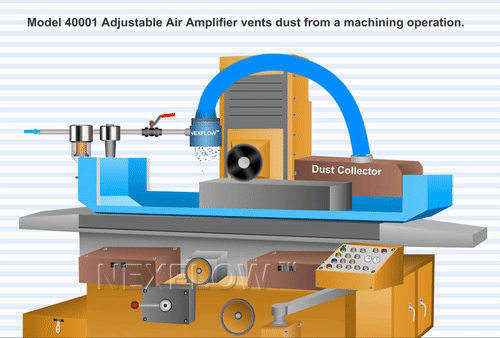

AM40標準空氣放大器用于吸除高溫水蒸氣 40001可調空氣放大器吸除加工中的碎屑

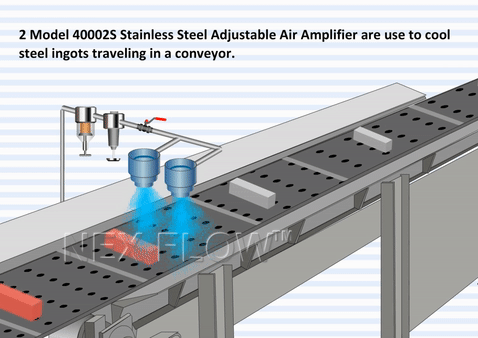

AM20冷卻鑄件，冷卻時間縮短20% 40002S冷卻傳送帶上的鋼錠

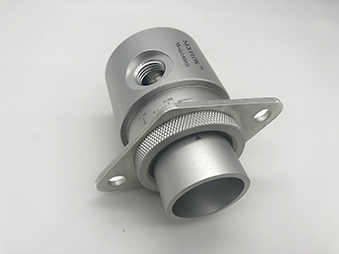

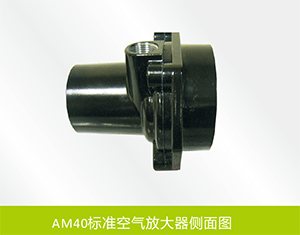

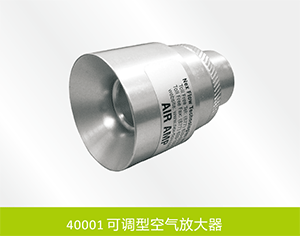

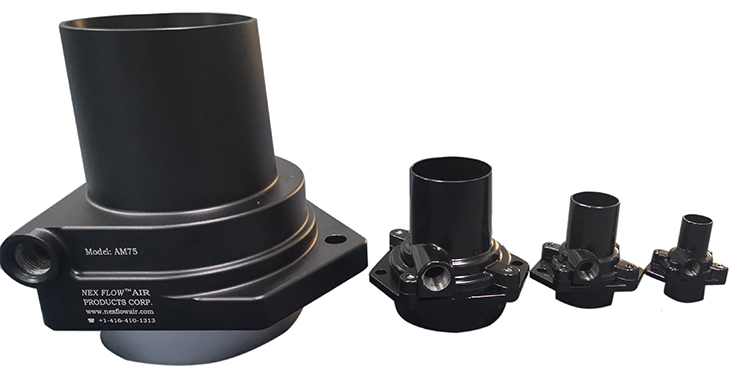

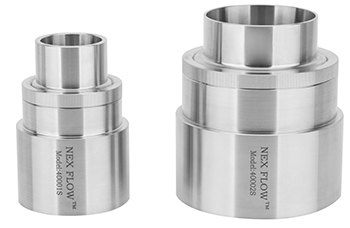

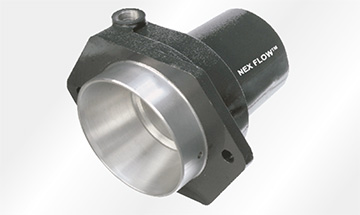

4.產品圖片：
5.Nex Flow空氣放大器的優勢：
1.空氣放大器為純機械構造，非電器設備，僅靠壓縮空氣驅動，使用安全，可于危險環境下使用。
2.內部無任何磨損件，使用壽命長達10年以上。
3.空氣放大器的結構簡單緊湊，體積小，便于安裝，免維護。

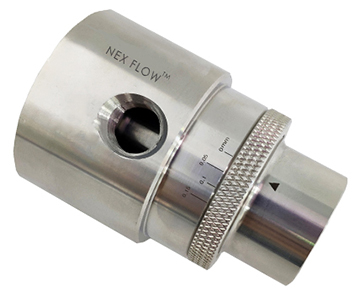

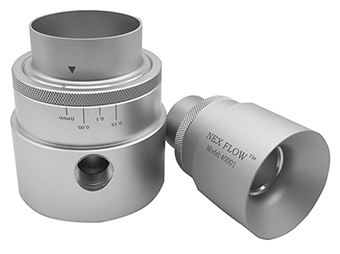

4.可調空氣放大器帶有調節刻度指示，間隙設置可非常精確。
5.提供5年質保。
6.Nex Flow空氣放大器材質:
1.可調型空氣放大器的制造材質為鋁合金或不銹鋼。
2.標準空氣放大器材質為鋅合金。

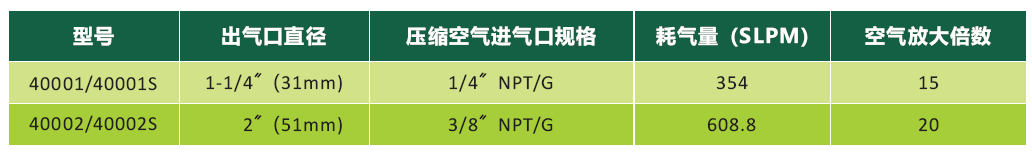

7.可調型空氣放大器型號與技術參數:
說明：
1.不帶“S”的型號表示材質為鋁合金，帶“S”的型號表示材質為304不銹鋼。
2.以上耗氣量為進氣壓力在5.5kg，出風口間隙為0.05mm狀態下的耗氣量SLPM（標準升/分鐘），標準升是指空氣在常溫常壓下的狀態，即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。
3.隨著進氣壓力的變化，耗氣量也會相應變化。

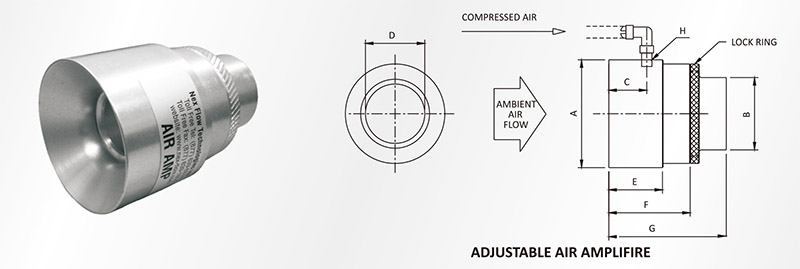

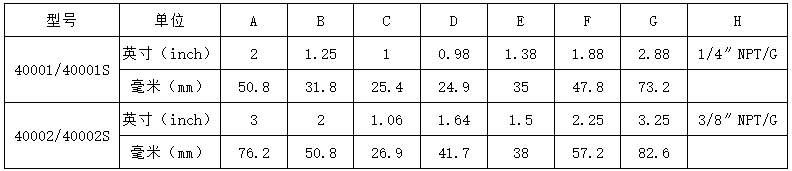

8.可調型空氣放大器外形尺寸:

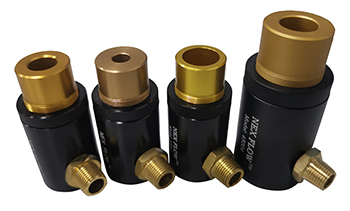

9.小型空氣放大器：
Nex Flow可調型空氣放大器還特別有一種小型空氣放大器45001/45002，小型空氣放大器可產生很強沖擊力的氣流，其引流空氣能力為10倍左右，主要用于需要高沖擊力吹除的場合，如吹除產品表面的毛刺、零件溝槽部分的水分、塵屑等。
出氣口內徑：6.3mm/9.5mm/12.5mm
出氣口外徑：18.4mm
吸氣口外徑：25mm
總長度：53mm
進氣口規格：1/8″NPT
詳細資料請參見：壓縮空氣噴頭，扁噴嘴
10.配件:

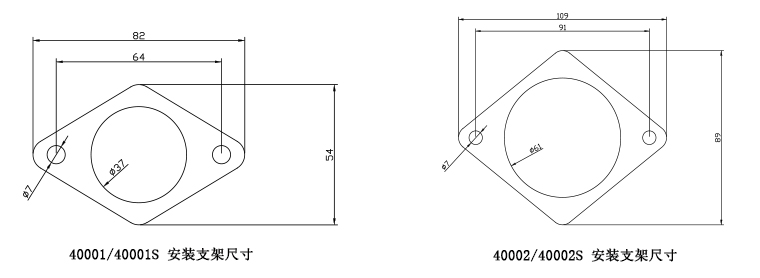

可調型空氣放大器安裝支架（標配）：
使用配套的選配件安裝支架，可以很容易的安裝和固定，安裝時先將固定環（有花紋的那個環）取下，套入安裝支架后再將固定環旋緊。如圖：

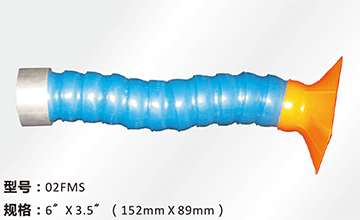

喇叭型吸入罩（選配件）：
對于40002或AM40型空氣放大器，在應用于吸入應用時，可選擇安裝喇叭吸入罩，這樣可加大吸入面積，如圖所示：

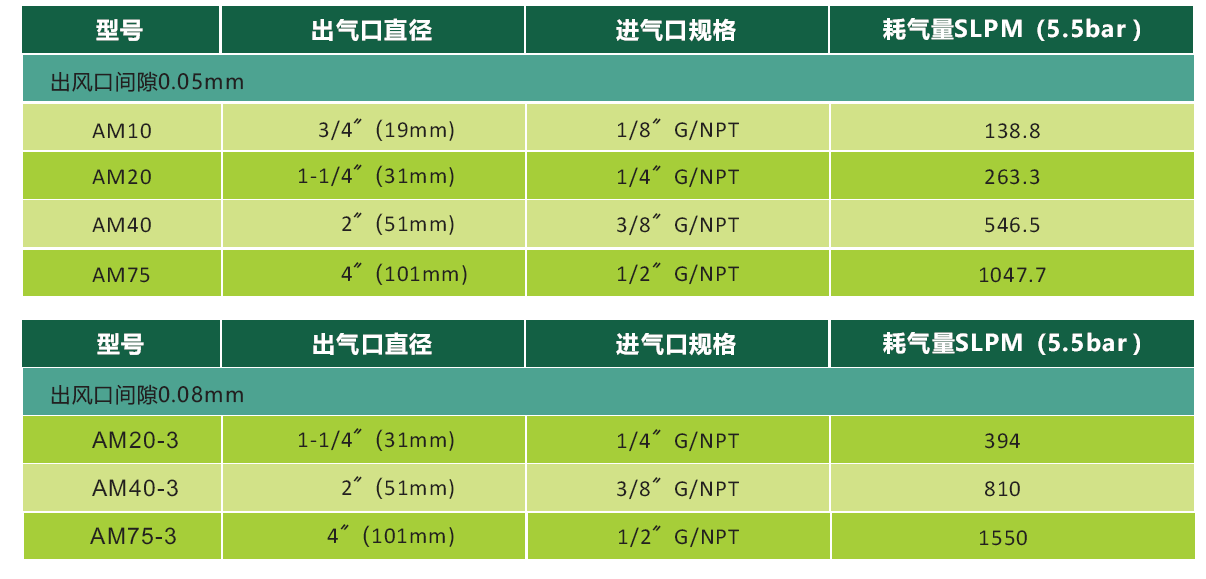

11.標準空氣放大器型號與技術參數：
注:
以上耗氣量為進氣壓力在5.5kg狀態下的耗氣量SLPM（標準升/分鐘），標準升是指空氣在常溫常壓下的狀態，即以上所示耗氣量是指被折算為空氣被壓縮前的體積大小。
空氣放大器除用作吹除應用外，AM40和AM75還常用作吸除應用，吸入側真空度很高，可用于煙霧、粉塵的吸除。

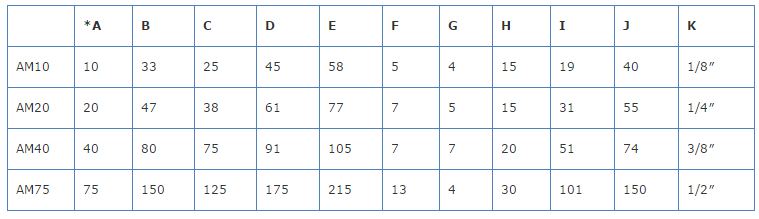

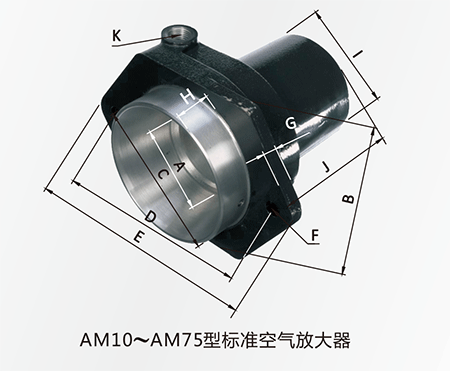

單位:mm
（備注：詳細精確尺寸請參見：圖紙下載 ）

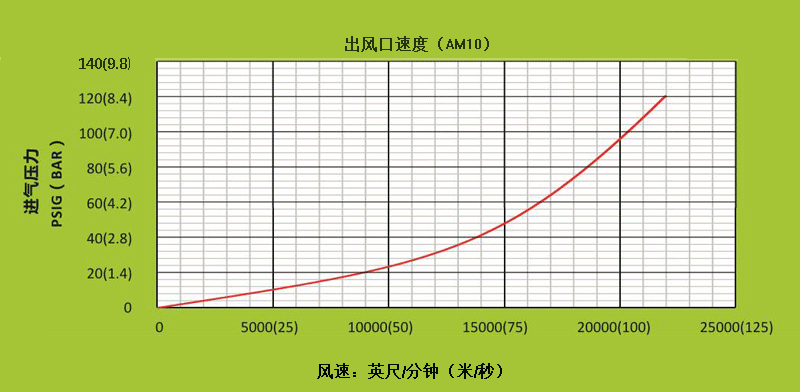

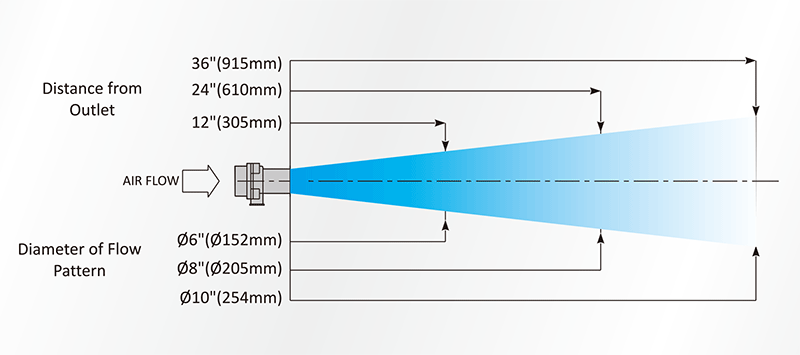

AM10空氣放大器：

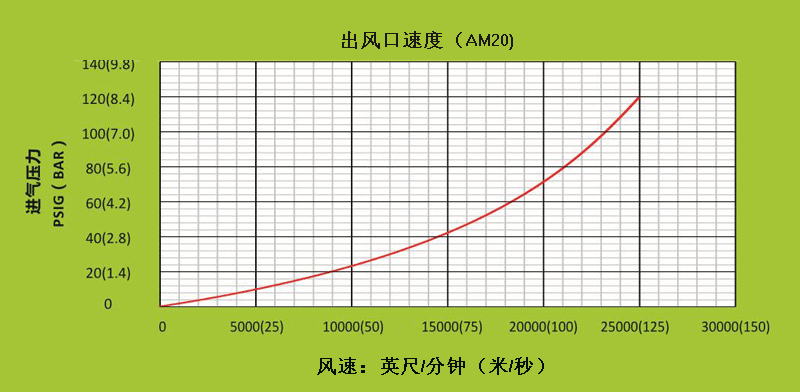

AM20空氣放大器：

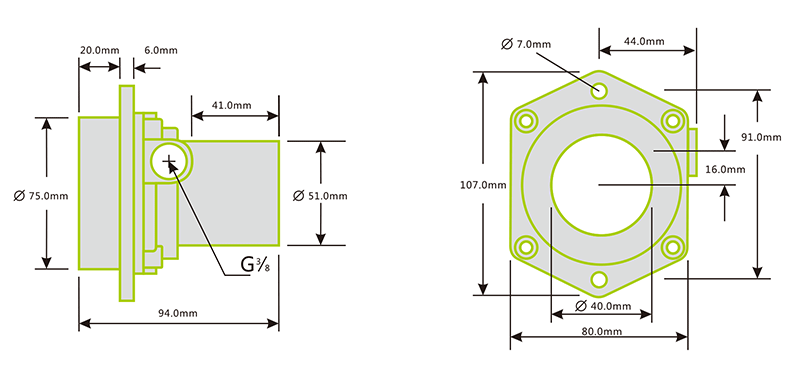

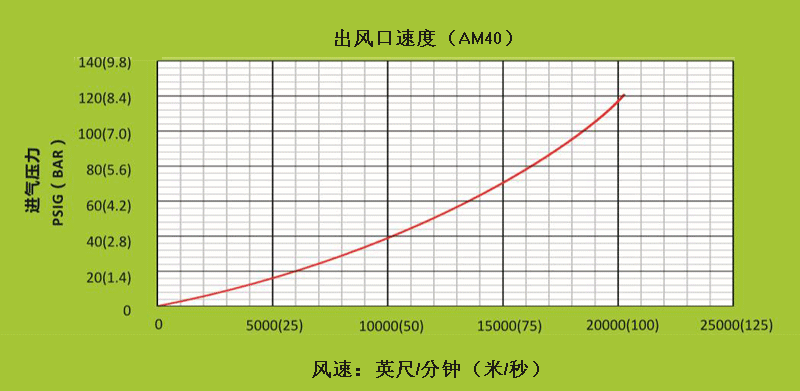

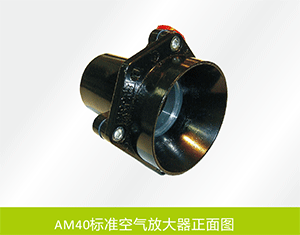

AM40空氣放大器：

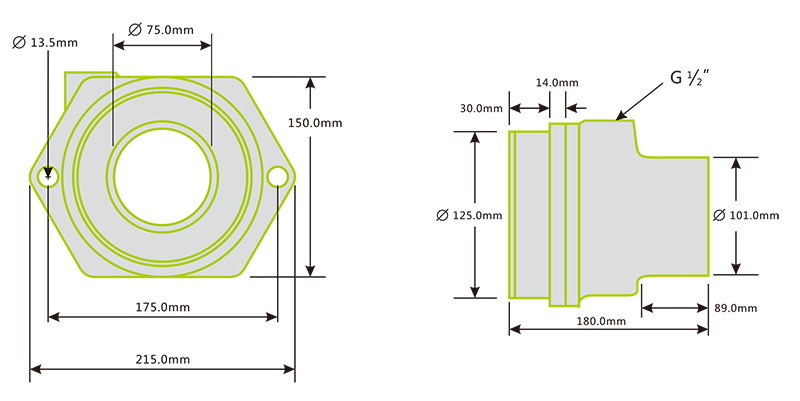

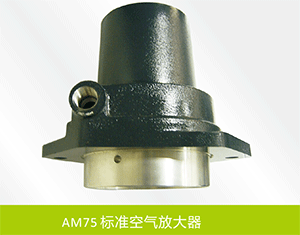

AM75空氣放大器：
AM40截面圖：
AM75截面圖：

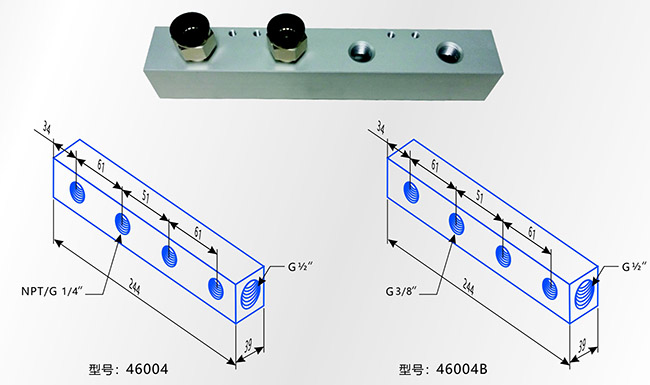

12.氣路分配器（安裝選配件）：
可將主氣管過來的壓縮空氣分成幾條支氣管，便于安裝。
更多安裝配件請參見: 安裝配件
應用參考視頻：
1. 空氣放大器吹掃力測試， 測試型號：40001，45002
